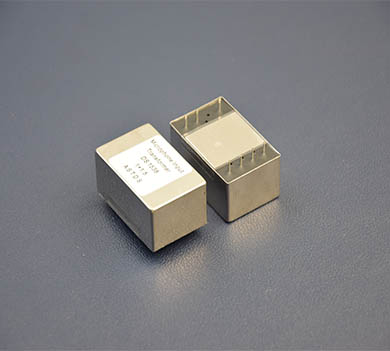

灌封變壓器是一種通過將液體樹脂注入變壓器內部，然后固化形成固體保護層的變壓器。這種工藝可以提高變壓器的絕緣性能、防潮性能和機械強度，廣泛應用于電子設備、電力系統等領域。以下是灌封變壓器的生產制作工藝：
1、原材料準備
鐵芯材料：選擇合適的鐵芯材料，如硅鋼片、鐵氧體等，確保其磁性能和機械強度。
繞組材料：選擇合適的導線材料，如銅線、鋁線等，確保其導電性能和機械強度。
灌封材料：選擇合適的灌封樹脂，如環氧樹脂、聚氨酯樹脂等，確保其絕緣性能、防潮性能和機械強度。
2、鐵芯制作
裁剪：根據設計要求，使用剪切機將鐵芯材料裁剪成所需尺寸。
疊片：將裁剪好的鐵芯材料逐片疊放，確保疊片的平整度和緊密度。
固定：使用夾具或綁帶將鐵芯固定，防止在繞制過程中移位。
3、繞組制作
繞線：使用繞線機將導線繞制在鐵芯上，確保繞組的匝數、層間絕緣和排列整齊。
引出線：預留足夠的引出線長度，確保引出線的連接方便和牢固。
絕緣處理：在繞組之間和繞組與鐵芯之間，使用絕緣材料進行絕緣處理，確保絕緣性能。
4、組裝
預組裝：將繞組和鐵芯組裝在一起，確保各部件的正確位置和連接。
檢查：進行初步檢查，確保組裝后的變壓器無短路、斷路等問題。
5、灌封前的準備
清洗：使用清洗劑清洗變壓器內部，確保內部干凈無雜質。
干燥：將清洗后的變壓器進行干燥處理，確保內部無水分。
6、灌封
混合樹脂：按照比例將灌封樹脂和固化劑混合均勻，確保混合物的均勻性和流動性。
脫泡：使用真空脫泡機對混合后的樹脂進行脫泡處理，去除氣泡，確保灌封后的質量。
灌封：將脫泡后的樹脂緩慢注入變壓器內部，確保樹脂均勻分布，避免氣泡和空洞。
固化：將灌封后的變壓器放入固化爐中，按照樹脂的固化要求進行加熱固化，確保樹脂完全固化。
7、固化后的處理
冷卻：將固化后的變壓器自然冷卻至室溫，確保樹脂完全硬化。
檢查：進行最終檢查，確保變壓器的外觀、尺寸和電氣性能符合要求。
測試：進行電氣性能測試，包括絕緣電阻、耐壓測試、溫升測試等，確保變壓器的性能穩定。
8、包裝與出貨
包裝：將合格的變壓器進行包裝，確保運輸過程中的安全。
標簽：在包裝箱上貼上標簽，標明產品型號、規格、生產日期等信息。
出貨：將包裝好的變壓器裝車出貨，確保按時交付給客戶。
通過以上生產制作工藝，可以確保灌封變壓器的質量和性能，滿足不同應用領域的需求。
